TD型按JB3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式，較新型。斗式提升機適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小的散狀物料,如糧食、煤、水泥、碎礦石等，提升高度高40m。TD型斗式提升機備有四種料斗Q(chēng)型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

　　　TD系列斗式提升機產品概述:

　　TD系列斗式提升機(膠帶斗式提升機)適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度*高40m。TD系列斗式提升機嚴格按照J(rèn)B3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式。TD系列斗式提升機特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃;TD系列斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多，應優先選用。TD型斗式提升機備有四種料斗，即：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提升機均采用皮帶+料斗提升輸送物料，目前已涉及到糧食、煤炭、粉煤灰、水泥、碎礦石、石英砂、炭素等行業領域中，并得到很好的應用。

　　TD系列斗式提升機產品基本結構:

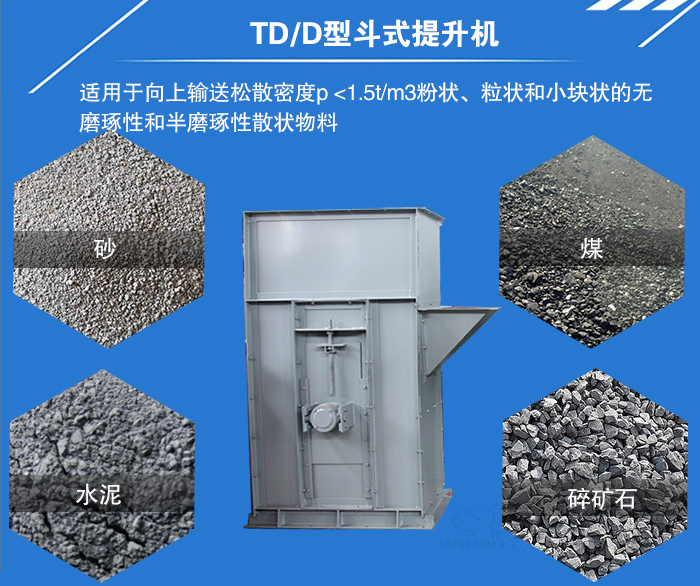

　　TD型斗式提升機(膠帶斗式提升機)由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式為：TD型斗式提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

　　TD系列斗式提升機主要特點:

　　1、提升范圍廣：本系列斗式提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料。

　　2、密封性好,環境污染少。

　　3、驅動功率小，采用流入式喂料、誘導式卸料;采用大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象,因此無效功率少。

　　4、使用壽命長：提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

　　5、提升高度高：提升機運行平穩,因此可達到較高的提升高度。

　　6、運行可靠性高：先進的設計原理和制造工藝,保證了整機運行的可靠性,無故障時間超過2萬小時。

　　TD型斗式提升機具有以下優點：

        1、輸送量大，相同斗寬的TD型與D型相比，輸送量增大近一倍：

       2、牽引件采用高強度橡膠輸送帶具有較高的抗拉強度，使用壽命長。

       3、整機結構簡單、安裝方便、便于調整、維修和保養。

      4、牽引件為低合金高強度園環鏈，經適當?shù)臒崽幚砗?，具有很高的抗拉?qiáng)度和耐磨性，使用壽命長。

         本提升機為離心式或混合方式卸料，掏取式裝料，適用輸送堆積密度不大于1.5t/m3的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過60度。 本系列斗式提升機備有四種料斗：Q型(淺斗)、H型(弧底斗)、zh型(中深斗)、sh型(深斗)，分別輸送各種物料，用戶可以根據物料特性來選擇適當?shù)昧隙?。本提升機代號為T(mén)D,即帶式斗式提升機;產品規格以斗寬表示。

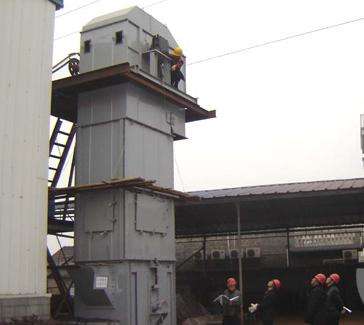

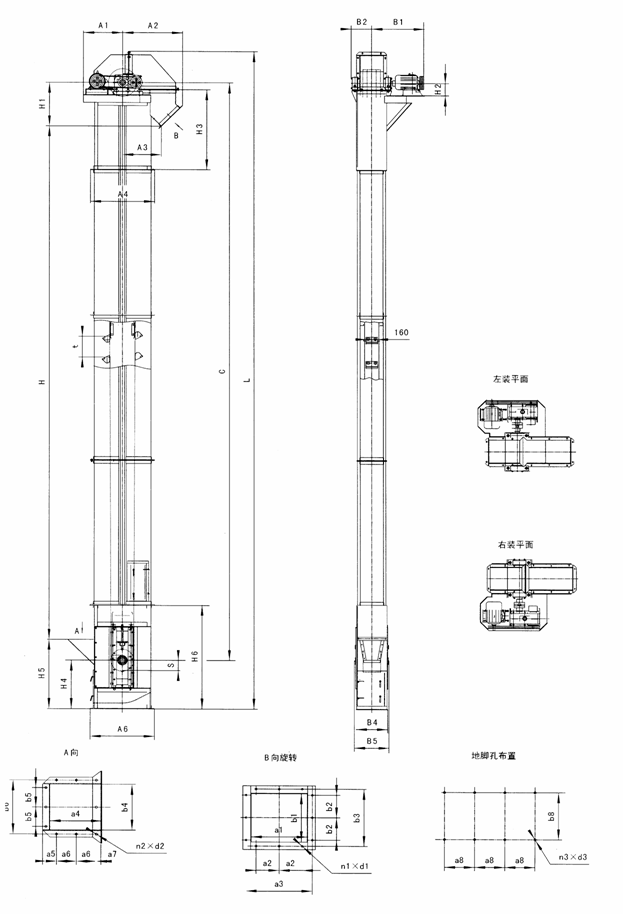

　　TD系列斗式提升機產品外形結構示意圖：　　

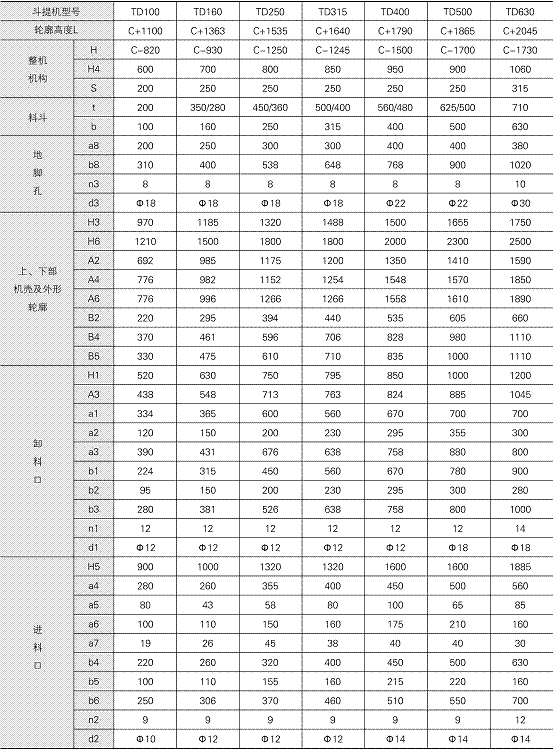

TD型斗式提升機的外形及安裝尺寸:

　　TD系列斗式提升機技術參數表:

　　說明：

　　1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。

　　2.斗提機料斗用途為：

　　淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。

　　深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石等。

　　斗式提升機補充材料(供用戶參考):

　　斗式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同，斗式提升機可分為：離心式卸料、重力式卸料和混合式卸料等三種形式。離心式卸料的斗速較快，適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料;重力式卸料的斗速較慢，適用于輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。斗式提升機的牽引構件有環鏈、板鏈和膠帶等幾種。環鏈的結構和制造比較簡單，與料斗的連接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損，膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60°C，夾鋼繩膠帶允許物料溫度達80°C，耐熱膠帶允許物料溫度達120°C，環鏈、板鏈輸送物料的溫度可達250°C。

　　TD型斗式提升機各部位潤滑周期:
